 电机 >> Y2紧凑型高压三相异步电动机
概述

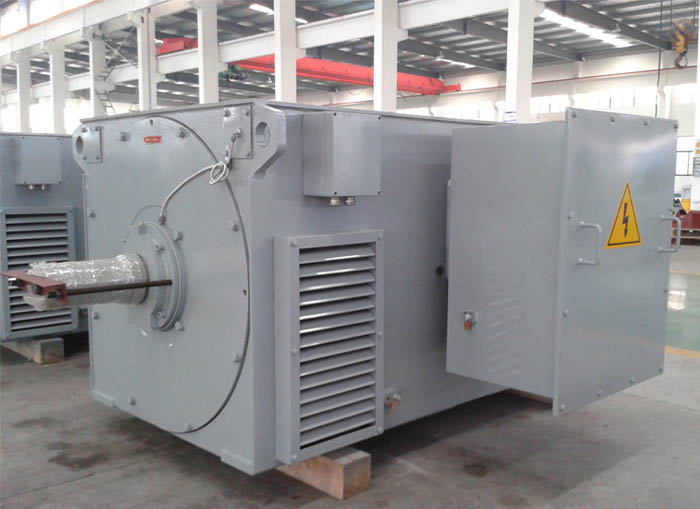

  Y2系列(H355-560)鼠笼型三相异步电动机,是我公司吸取国内外同类电机之优点并采用新材料、新工艺而成的新产品,该系列电机具有外形设计美观、力能指标高、可靠性强、体积小、重量轻、振动小、噪声低、高效节能等特点,是YKK系列高压电机理想的升级换代产品,其安装尺寸及功率等级均符合IEC72、JB/T10444-2004标准。
  本系列电动机的各部分机械尺寸、公差符合国家标准GB/T1800~GB/T1844《极限与配合》和国家标准化委员会ISO标准。
  本系列电动机的外壳防护等级根据GB/T4942.1-2001《旋转电机外壳防护分级(IP代码)》为IP55。如果用户要求其他防护等级可另行协商。
  本系列电动机的冷却方法根据GB/T1993-1993和IEC60034-5《旋转电机 冷却方法的标准为IC411。如果用户要求其他冷却方法可另外协商。
  本系列电动机基本安装方法为卧式带底脚(IMB3)结构,符合GB/T997-2003和IEC60034-7《旋转电机结构及安装型式(IM代号)》的规定。

电动机型号说明


结构说明
  机座采用平行垂直的散热筋结构,通风结构采用两套独立的冷却风格,电机外部的空气在外风扇的作用下吹过散热筋,同时机座内有四条通风道,通过内风扇、转子冲片上的轴向通风口形成内风路,有效的提高了散热效果。2极电机外风扇采用单向轴流式风扇,所以旋转方向不得任意选定,4~8极电机采用双向旋转径向离心式风扇,其旋转方向可以任意选定。
  转子采用鼠笼铜条结构或铸造结构,经过高精度动平衡,电机运转平衡,振动小。
  滚动轴承采用三轴承结构,轴伸端设一球一柱两个轴承,非轴伸端设柱轴承,柱轴承承载径向负荷,球轴承起定位作用,防止轴向串动,并承受一定的轴向力。
  主出线盒设计在机座的顶部,可以满足左右出线的需要,也可根据用户需要放在45°位置。

用途
  电动机可用于驱动各种通用机械如压缩机、水泵、破碎机、切削机床、运输机械及其他机械设备,在矿山、机械、冶金、石油、化工、电站等各种工矿企业中作原动机用。用以传动鼓风机、磨煤机、轧钢机、卷扬机的电动机应在订货时提供有关的技术资料,并要签订技术协议,作为电机特殊设计的依据,以确保电动机的可靠运行。



机座
Frame Size
极数
Poles
安装尺寸
Mounting dimensions (mm)
外形尺寸
Overall dimensions (mm)
A
B
C
D
E
F
G
H
K
AB
AD
BB
HB
HD
L
355
2
630
900
254
75
+0.035
+0.013
140
20
67.5
355
28
790
860
1110
210
1250
2000
355
4、6
630
900
254
100
210
28
90
355
28
790
860
1110
210
1250
2000
400
2
710
1000
280
85
170
22
76
400
35
870
860
1200
290
1340
2200
400
4 - 8
710
1000
280
110
210
28
100
400
35
870
860
1200
290
1340
2200
450
2
800
1120
280
95
170
25
86
450
35
950
930
1340
390
1340
2310
450
4
800
1120
280
120
210
32
109
450
35
950
930
1340
390
1340
2310
450
6、8
800
1120
280
130
+0.040
+0.015
250
32
119
450
35
950
930
1340
390
1340
2310
500
2
900
1250
315
110
+0.035
+0.013
210
28
100
500
42
1080
970
1490
470
1420
2610
500
4
900
1250
450
130
+0.040
+0.015
250
32
119
500
42
1080
970
1490
470
1420
2610
500
6、8
900
1250
315
140
250
36
128
500
42
1080
970
1490
470
1420
2610
560
2
1000
1400
530
130
250
32
119
560
42
1180
1030
1680
590
1480
2900
560
4
1000
1400
355
150
250
36
138
560
42
1180
1030
1680
590
1480
2900
560
6、8
1000
1400
355
160
300
40
147
560
42
1180
1030
1680
590
1480
2900

技术参数 TECHNICAL SPECIFICATIONS
型号
Motor Type
额定功率
Rated
Power
(KW)
额定电流
Rated
Current
(A)
额定转速
Rated
Speed
(r/min)
效率
EFF
η
(%)
功率因数
Power
Factor
cosф
堵转转矩
堵转电流
最大转矩
振动
Mm/s
噪音
Db(A)
飞轮转矩
G.㎡
重量
Weight
(kg)
额定转矩
额定电流
额定转矩
Locked Torque
Locked Current
Maximum Torque
Rated Torque
Rated Current
Rated Torque
Y2-3551-2
185
22.6
2985
93.9
0.84
0.7
7
2
2.8
109
8
2035
Y2-3552-2
200
24.4
2985
94
0.84
0.7
7
2
2.8
109
8.5
2075
Y2-3553-2
220
26.8
2985
94.2
0.84
0.7
7
2
2.8
109
9.5
2160
Y2-3554-2
250
30.3
2985
94.4
0.84
0.7
7
2
2.8
111
10
2215
Y2-3555-2
280
33.1
2985
94.6
0.86
0.7
7
2
2.8
111
11
2280
Y2-3556-2
315
37.2
2985
94.8
0.86
0.7
7
2
2.8
111
17
2360
Y2-4001-2
355
41.9
2985
94.9
0.86
0.7
7
2
2.8
111
18
2700
Y2-4002-2
400
47.1
2985
95.1
0.86
0.7
7
2
2.8
111
19.5
2830
Y2-4003-2
450
52.9
2985
95.2
0.86
0.7
7
2
2.8
111
21
2920
Y2-4004-2
500
58.0
2985
95.3
0.87
0.7
7
2
2.8
112
22
3010
Y2-4501-2
560
64.9
2985
95.4
0.87
0.7
7
2
2.8
112
24
3300
Y2-4502-2
630
73.0
2985
95.5
0.87
0.7
7
2
2.8
112
27
3500
Y2-4503-2
710
82.1
2985
95.6
0.87
0.7
7
2
2.8
112
30
3600
Y2-4504-2
800
91.5
2985
95.7
0.88
0.7
7
2
2.8
112
35
3800
Y2-5001-2
900
102.8
2985
95.8
0.88
0.7
7
2
2.8
112
65
5200
Y2-5002-2
1000
114.0
2985
95.9
0.88
0.7
7
2
2.8
112
69
5320
Y2-5003-2
1120
127.6
2985
96
0.88
0.7
7
2
2.8
113
75
5450
Y2-5601-2
1250
140.6
2985
96.1
0.89
0.7
7
2
2.8
113
111
5800
Y2-5602-2
1400
157.2
2985
96.3
0.89
0.7
7
2
2.8
113
119
5860
Y2-5603-2
1600
179.3
2985
96.5
0.89
0.7
7
2
2.8
113
127
5930
Y2-5604-2
1800
201.7
2985
96.5
0.89
0.7
7
2
2.8
113
136
6000
Y2-3551-4
185
22.6
1488
93.7
0.84
0.8
6.5
2
2.8
106
19
2120
Y2-3552-4
200
24.4
1488
93.9
0.84
0.8
6.5
2
2.8
106
21.5
2220
Y2-3553-4
220
26.8
1488
94.1
0.84
0.8
6.5
2
2.8
106
23
2290
Y2-3554-4
250
30.4
1488
94.3
0.84
0.8
6.5
2
2.8
108
24.5
2340
Y2-3555-4
280
33.9
1488
94.5
0.84
0.8
6.5
2
2.8
108
25.5
2400
Y2-3556-4
315
37.7
1488
94.6
0.85
0.8
6.5
2
2.8
108
32
2460
Y2-3557-4
355
42.4
1488
94.8
0.85
0.8
6.5
2
2.8
108
34
2520
Y2-4001-4
400
47.7
1488
95
0.85
0.8
6.5
2
2.8
108
37
3170
Y2-4002-4
450
53.5
1488
95.2
0.85
0.8
6.5
2
2.8
108
39
3250
Y2-4003-4
500
58.7
1488
95.3
0.86
0.8
6.5
2
2.8
108
52
3340
Y2-4004-4
560
65.7
1488
95.4
0.86
0.8
6.5
2
2.8
111
58
3420
Y2-4501-4
630
73.8
1488
95.5
0.86
0.8
6.5
2
2.8
111
65
3950
Y2-4502-4
710
83.1
1488
95.6
0.86
0.8
6.5
2
2.8
111
73
4200
Y2-4503-4
800
93.5
1488
95.7
0.86
0.8
6.5
2
2.8
111
82
4450
Y2-5001-4
900
105.1
1488
95.8
0.86
0.8
6.5
2
2.8
111
141
5300
Y2-5002-4
1000
116.7
1488
95.9
0.86
0.8
6.5
2
2.8
111
148
5410
Y2-5003-4
1120
130.5
1488
96
0.86
0.8
6.5
2
2.8
113
156
5530
Y2-5004-4
1250
143.9
1488
96.1
0.87
0.7
6.5
2
2.8
113
252
5680
Y2-5601-4
1400
161.0
1488
96.2
0.87
0.7
6.5
2
2.8
113
272
5950
Y2-5602-4
1600
183.6
1488
96.4
0.87
0.7
6.5
2
2.8
113
305
6020
Y2-5603-4
1800
206.3
1488
96.5
0.87
0.7
6.5
2
2.8
113
341
6100
Y2-5604-4
2000
229
1488
96.6
0.87
0.7
6.5
2
2.8
113
372
6180
Y2-3553-6
160
20.6
987
93.4
0.8
0.8
6
2
2.8
102
26
2255
Y2-3554-6
185
23.8
987
93.5
0.8
0.8
6
2
2.8
102
28
2345
Y2-3555-6
200
25.7
987
93.6
0.8
0.8
6
2
2.8
102
31
2440
Y2-4001-6
220
27.5
987
93.8
0.82
0.8
6
2
2.8
102
47
3010
Y2-4002-6
250
31.2
987
93.9
0.82
0.8
6
2
2.8
105
50
3110
Y2-4003-6
280
34.9
987
94.1
0.82
0.8
6
2
2.8
105
53
3200
Y2-4004-6
315
39.2
987
94.3
0.82
0.8
6
2
2.8
105
57
3250
Y2-4501-6
355
43.6
992
94.5
0.83
0.8
6
2
2.8
105
64
3600
Y2-4502-6
400
49.0
992
94.6
0.83
0.8
6
2
2.8
105
73
3800
Y2-4503-6
450
55.1
992
94.7
0.83
0.8
6
2
2.8
105
81
4000
Y2-4504-6
500
61.1
992
94.9
0.83
0.8
6
2
2.8
105
90
4200
Y2-5001-6
560
68.3
992
95.1
0.83
0.8
6
2
2.8
108
177
5370
Y2-5002-6
630
76.7
992
95.2
0.83
0.8
6
2
2.8
108
184
5500
Y2-5003-6
710
86.4
992
95.3
0.83
0.8
6
2
2.8
108
191
5630
Y2-5004-6
800
97.2
992
95.4
0.83
0.8
6
2
2.8
108
202
5830
Y2-5601-6
900
107.8
992
95.6
0.84
0.7
6
2
2.8
108
388
5930
Y2-5602-6
1000
119.7
992
95.7
0.84
0.7
6
2
2.8
108
402
6020
Y2-5603-6
1120
133.9
992
95.8
0.84
0.7
6
2
2.8
110
423
6100
Y2-5604-6
1250
149.3
992
95.9
0.84
0.7
6
2
2.8
110
450
6150
Y2-4001-8
160
21.7
742
93.2
0.76
0.8
5.5
2
2.8
99
50
3020
Y2-4002-8
185
25.1
742
93.3
0.76
0.8
5.5
2
2.8
99
52
3090
Y2-4003-8
200
26.7
742
93.5
0.77
0.8
5.5
2
2.8
99
56
3150
Y2-4004-8
220
29.3
742
93.7
0.77
0.8
5.5
2
2.8
99
61
3260
Y2-4501-8
250
32.8
742
93.9
0.78
0.8
5.5
2
2.8
102
65
3600
Y2-4502-8
280
36.7
742
94.1
0.78
0.8
5.5
2
2.8
102
73
3800
Y2-4503-8
315
41.3
742
94.2
0.78
0.8
5.5
2
2.8
102
82
4000
Y2-4504-8
355
46.4
742
94.4
0.78
0.8
5.5
2
2.8
102
91
4200
Y2-5001-8
400
51.6
742
94.5
0.79
0.8
5.5
2
2.8
102
177
5380
Y2-5002-8
450
57.9
742
94.6
0.79
0.8
5.5
2
2.8
102
184
5510
Y2-5003-8
500
63.4
742
94.8
0.8
0.8
5.5
2
2.8
102
191
5640
Y2-5004-8
560
71.0
742
94.9
0.8
0.8
5.5
2
2.8
105
202
5850
Y2-5601-8
630
78.7
742
95.1
0.81
0.7
5.5
2
2.8
105
480
6200
Y2-5602-8
710
88.5
742
95.3
0.81
0.7
5.5
2
2.8
105
510
6240
Y2-5603-8
800
99.6
742
95.4
0.81
0.7
5.5
2
2.8
105
535
6320
Y2-5604-8
900
111.8
742
95.6
0.81
0.7
5.5
2
2.8
105
560
6400

防护等级 DEGREES OF PROTECTION (IEC600034-5)

  • 上一个产品: Y2VP变频系列
  • 下一个产品: YJC低压大功率系列电机
  • 关闭
